Sơ đồ điện máy lọc nước RO chuẩn và nguyên lý mạch điện

Hiểu rõ về sơ đồ điện máy lọc nước RO sẽ giúp quá trình lắp đặt thiết bị dễ dàng hơn, tiết kiệm nhiều thời gian và công sức. Nếu bạn cũng đang phân vân về cách đấu điện thiết bị lọc nước này thì hãy theo dõi bài viết dưới đây nhé!

1. Máy lọc nước RO là gì?

Trước khi chia sẻ về sơ đồ điện máy lọc nước RO, chúng ta cùng tìm hiểu sơ lược về thiết bị lọc nước này nhé!

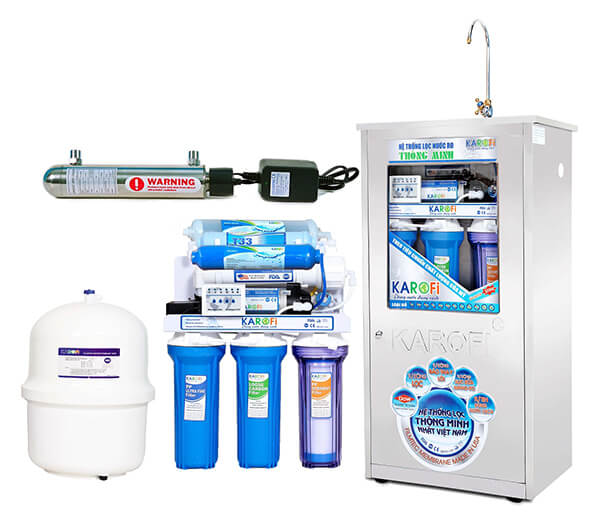

Máy lọc nước RO là thiết bị lọc nước được ứng dụng công nghệ lọc RO tiên tiến và hiện đại. Thiết bị này có khả năng loại bỏ hoàn toàn các tạp chất, cặn bẩn, kim loại nặng,… và các vi khuẩn có hại. Đồng thời tạo ra các khoáng chất có lợi, đảm bảo nguồn nước sạch, tinh khiết và an toàn cho mọi gia đình, các cơ sở kinh doanh,…

Màng lọc RO là bộ phận quan trọng nhất của thiết bị lọc nước RO. Chúng được thiết kế với các khe lọc có kích thước siêu nhỏ (khoảng 0.0001) và hoạt động theo nguyên lý thẩm thấu ngược.

Dưới áp lực của máy bơm, nước được đẩy qua màng RO, tạo ra nguồn nước sạch, phục vụ cho sinh hoạt. Một phần nước không thể đi qua màng RO sẽ mang theo cặn bẩn, tạp chất,… ra ngoài máy theo dòng nước thải.

2. Chi tiết về sơ đồ đấu điện máy lọc nước RO

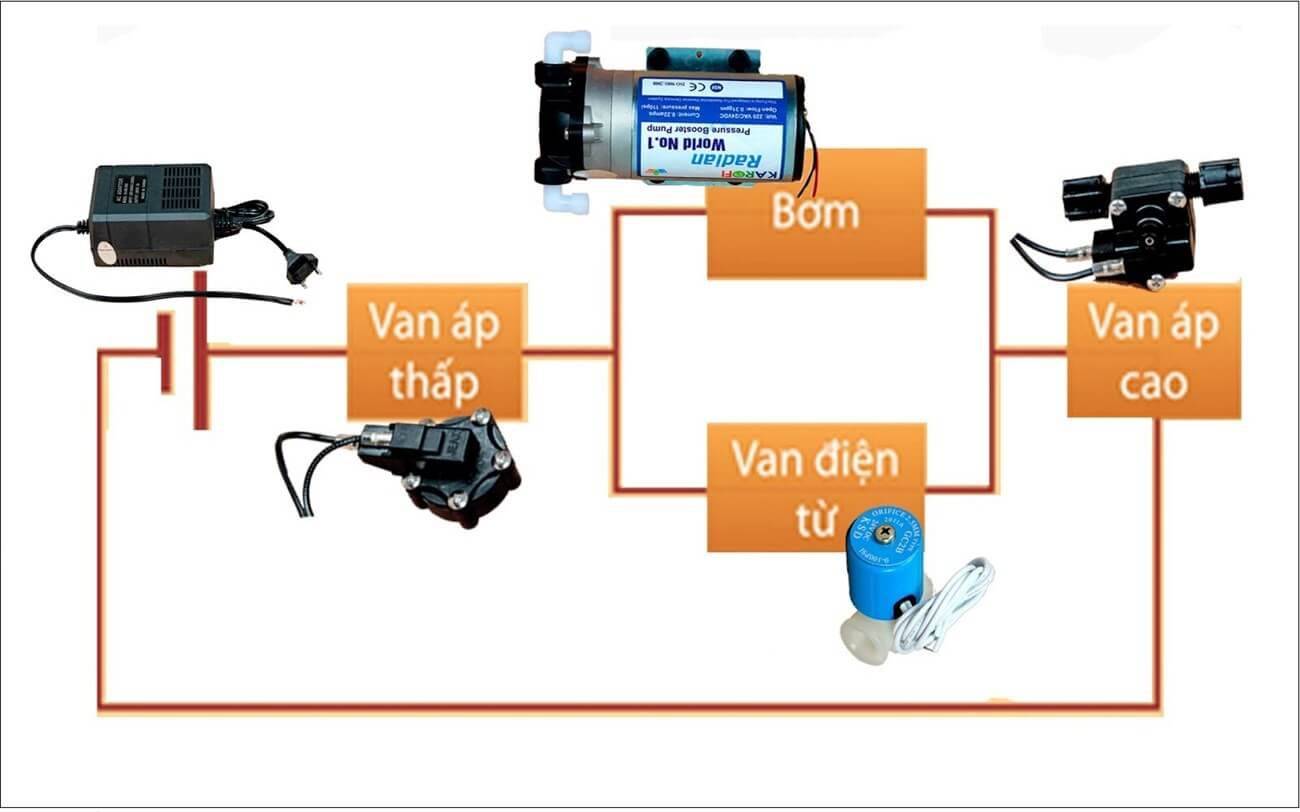

Theo như hình minh họa, sơ đồ đấu điện máy lọc nước RO gồm có các chi tiết sau:

• Nguồn điện vào: Có nhiệm vụ cung cấp điện năng để thiết bị hoạt động tốt nhất. Nguồn điện vào hay còn gọi là adapter 24V, có chức năng chuyển đổi nguồn điện từ 220V/50Hz xuống 24V để cấp điện cho máy.
• Van áp thấp: Đảm bảo sự ổn định cho nguồn điện. Nếu nguồn điện đầu vào không ổn định hoặc nguồn nước bơm đầu vào yếu thì van áp thấp sẽ tự động ngắt nguồn điện để không gây ảnh hưởng đến tuổi thọ của máy.

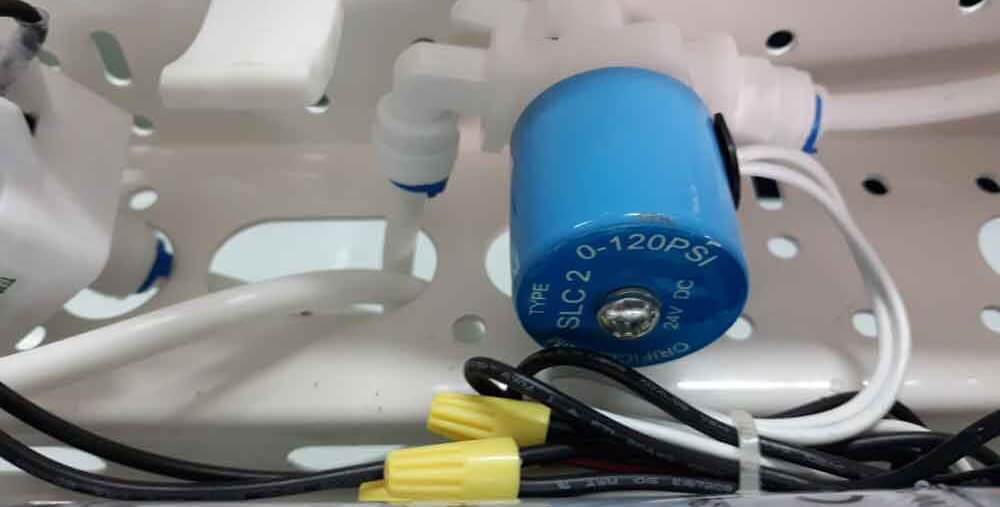

• Vạn điện từ: Có chức năng là kiểm soát dòng nước, ngăn không để nước chảy tự do vào các lõi lọc và ngăn dòng nước thải chảy ngược trở lại máy.

• Bơm: Trong sơ đồ điện máy lọc nước RO không thể thiếu bơm máy. Bộ phận này có tác dụng tạo lực đẩy để dẫn nước từ nguồn vào và đi qua các màng lọc.
• Van cao áp: Chi tiết này được xem như một chiếc công tắc có nhiệm vụ đóng/ ngắt nguồn nước. Khi bình áp đầy nước, van sẽ tự động dừng để máy bơm không hoạt động, đảm bảo cho nguồn nước trong bình không bị tràn. Ngược lại, khi nước trong bình áp giảm, van sẽ đóng điện để máy lọc hoạt động, đảm bảo luôn có sẵn nước để sử dụng.

3. Nguyên lý hoạt động của sơ đồ điện máy lọc nước RO

Theo sơ đồ đấu điện máy lọc nước RO trên, nguồn điện được dẫn đến từng bộ phận của máy, giúp thiết bị có thể hoạt động xuyên suốt trong suốt quá trình lọc nước. Nguyên lý cụ thể như sau:

Bước 1: Nguồn điện sau khi qua adaptor sẽ được truyền tải đến van áp thấp của máy.

Bước 2: Tiếp đó, nguồn điện sẽ truyền đến van cao áp, đảm bảo mực nước trong bình chứa luôn đủ để cung cấp. Khi bình chứa đầy, van sẽ tự động ngắt nguồn điện và tạm ngưng quá trình lọc nước.

Bước 3: Nếu nước trong bình chứa bị giảm, nguồn điện sẽ được tiếp tục truyền tải đến bơm máy và van điện từ; giúp 2 bộ phận này hoạt động trong suốt quá trình lọc nước.

Bơm máy sẽ thực hiện nhiệm vụ đẩy nước qua màng lọc. Trong khi đó, van điện từ sẽ điều tiết nguồn nước đã lọc và không được lọc. Nguồn nước đã lọc sẽ được dẫn đến bình chứa, sẵn sàng phục vụ cho nhu cầu sử dụng của con người. Nguồn nước không được lọc sẽ mang theo vi khuẩn, tạp chất,…. và được dẫn ra khỏi máy.

4. Một số lưu ý khi lắp đặt máy lọc nước RO

Ngoài việc hiểu rõ về sơ đồ điện máy lọc nước RO, trong quá trình lắp đặt, bạn cần phải lưu ý một số vấn đề sau:

• Vị trí lắp đặt máy phải đảm bảo sự thuận tiện, thông thoáng và bằng phẳng.
• Đảm bảo nguồn điện áp đầu vào ổn định để không ảnh hưởng đến quá trình lắp đặt và sử dụng.
• Lắp máy theo đúng quy trình kỹ thuật. Không nên tự ý lắp đặt máy nếu không biết cách hoặc không có kiến thức chuyên môn về cách đấu điện.
• Sau khi hoàn thành, cần phải test thử máy để kiểm tra xem quy trình xử lý nước có diễn ra đúng không. Nếu phát sinh lỗi thì cần khắc phục.

Trên đây là bài viết Green Days chia sẻ chi tiết về sơ đồ điện máy lọc nước RO. Mong rằng qua những chia sẻ trên sẽ mang đến cho bạn đọc nhiều thông tin hữu ích và có giá trị.
